Тест кабелю з пам’яті

Ви можете додавати, редагувати та у разі потреби перевіряти кабелі у постійній пам’яті тестера через веб-інтерфейс.

Структура файлів кабелів

У внутрішній пам’яті тестера кабелі зберігаються у вигляді файлів із розширенням .json. Безпосередньо працювати з форматом .json вам не доведеться, адже веб-інтерфейс має зручний графічний режим створення та редагування кабелів. Втім, я наведу приклади вмісту таких .json-файлів для загального розуміння логіки.

Приклад простого кабелю:

sensor-cable.json
{
  "description": "Підключення сенсора",
  "partnumber": "SNS-123",
  "connectors": [
    {
      "model": "JST GH 1.25 3p",
      "type": "in",
      "pins": [
        "GND",
        "SIG",
        "VCC"
      ]
    },
    {
      "model": "Dupont 3p",
      "type": "out",
      "pins": [
        "GND",
        "SIG",
        "VCC"
      ]
    }
  ]
}

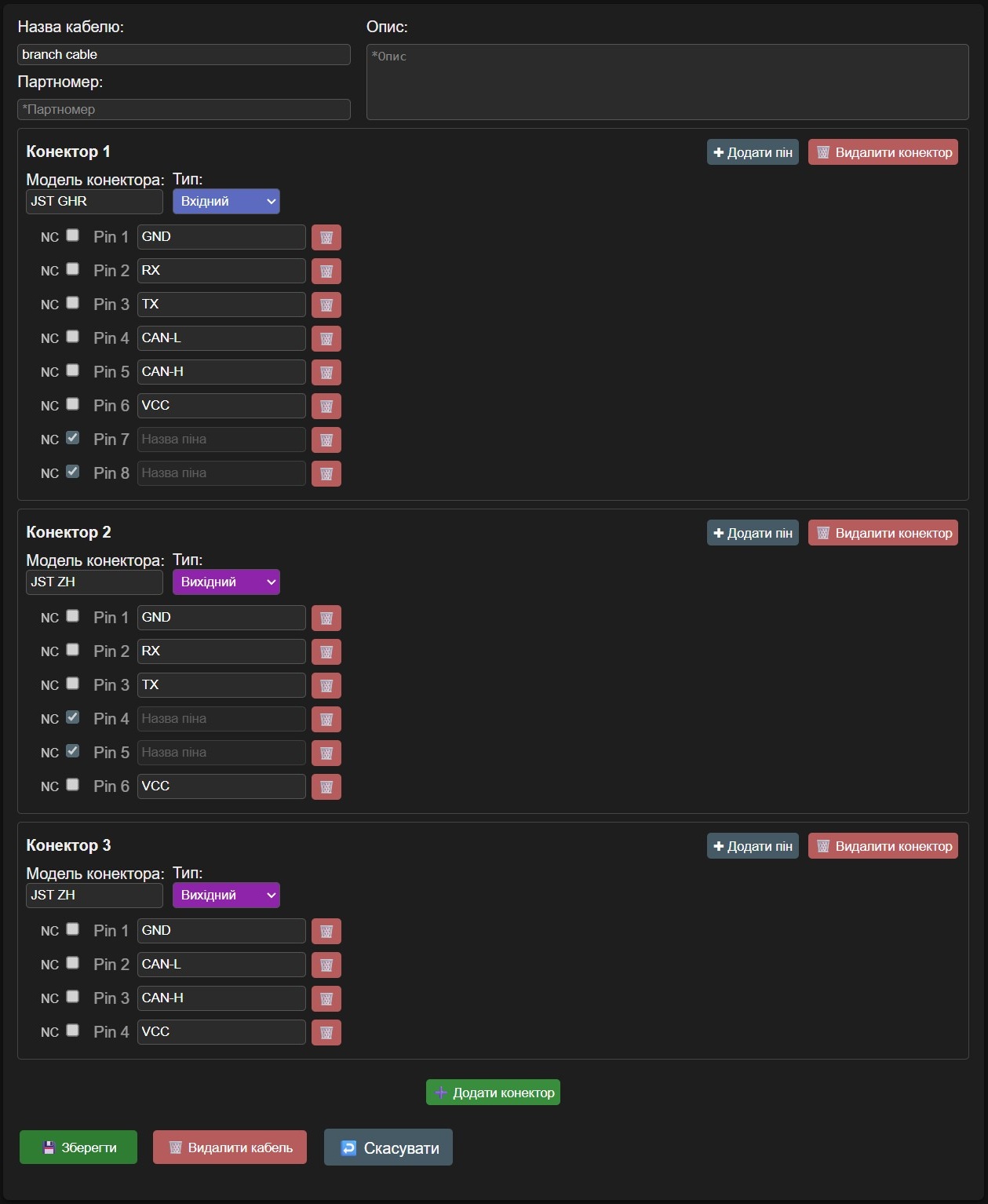

А ось трохи складніший кабель:

branch cable.json
{
  "description": "",
  "partnumber": "",
  "connectors": [
    {
      "model": "JST GHR",
      "type": "in",
      "pins": [
        "GND",
        "RX",
        "TX",
        "CAN-L",
        "CAN-H",
        "VCC",
        {
          "unused": true,
          "label": ""
        },
        {
          "unused": true,
          "label": ""
        }
      ]
    },
    {
      "model": "JST ZH",
      "type": "out",
      "pins": [
        "GND",
        "RX",
        "TX",
        {
          "unused": true,
          "label": ""
        },
        {
          "unused": true,
          "label": ""
        },
        "VCC"
      ]
    },
    {
      "model": "JST ZH",
      "type": "out",
      "pins": [
        "GND",
        "CAN-L",
        "CAN-H",
        "VCC"
      ]
    }
  ]
}

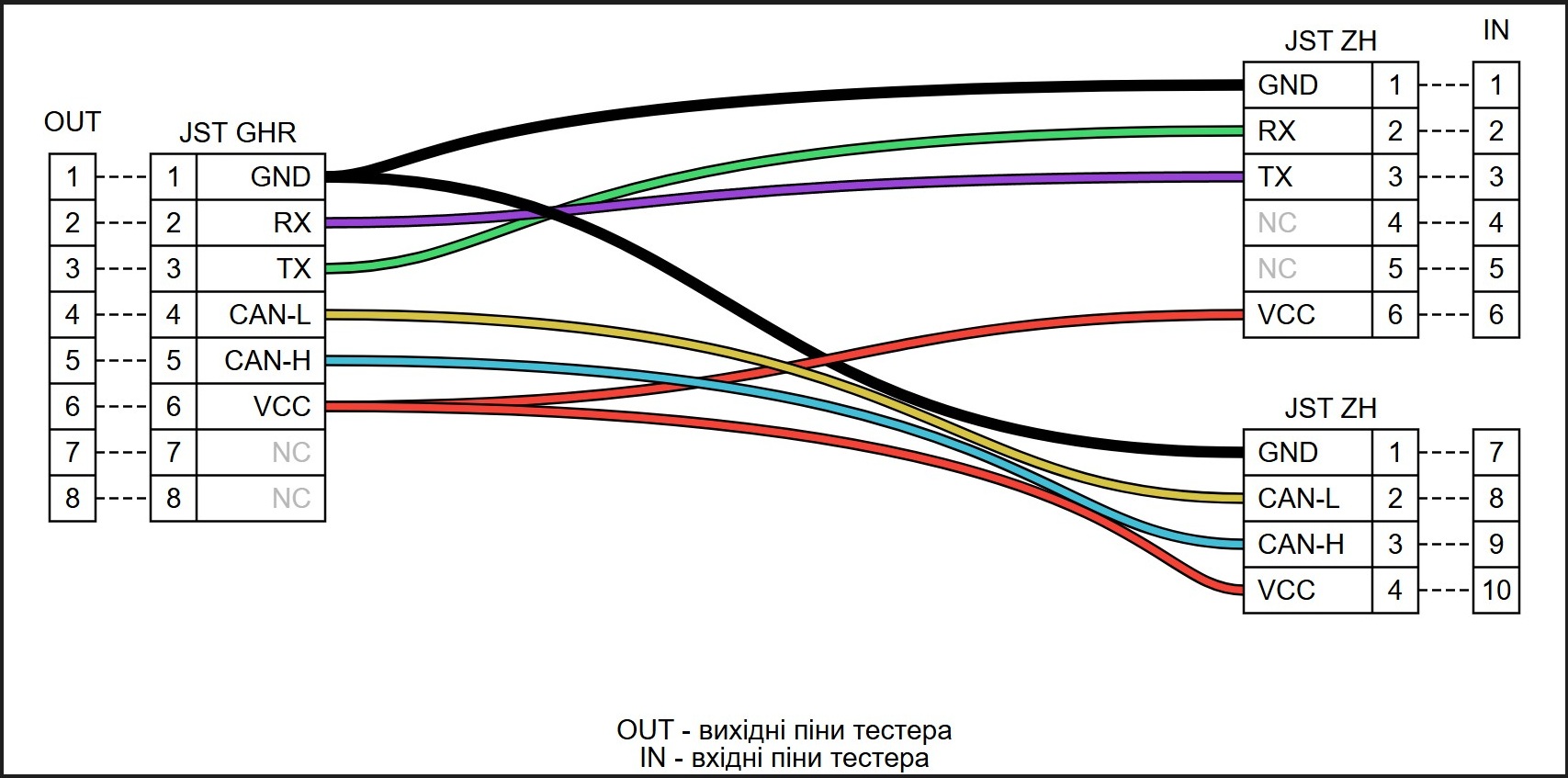

Як можна помітити, у файлах кабелів відсутні записи про те, який пін до якого під’єднано. Ці з’єднання тестер генерує автоматично.

Автогенерація з’єднань

Для логіки автогенерації не має значення, які саме назви ви вказуєте для кабелів, конекторів чи опису - усі ці поля є лише довідковими для користувача.

Алгоритм автогенерації з’єднань спирається на такі дані:

  1. Тип конектора (Вхідний / Вихідний).
  2. Послідовність конекторів.
  3. Назви пінів.
  4. Стан прапорця NC (No Connect) у пінах.
  5. Послідовність пінів у конекторі.
  6. Додаткові правила з’єднань (веб-сторінка Системні налаштування).

Алгоритм спочатку групує піни Вхідних, а потім і Вихідних конекторів.

Далі він порівнює назви пінів між Вхідною та Вихідною групами. Якщо, наприклад, у вхідній групі є пін із назвою GND, і у вихідній групі теж є пін GND, це сприймається як з’єднання.

При цьому регістр символів не має значення: для алгоритму GND і gnd — це одне й те саме. Відповідно, між ними створюється з’єднання.

Щодо прапорця NC (No Connect): якщо він увімкнений, то пін вважається неактивним. Під час тесту перевіряється, щоб такий пін не мав жодних електричних з’єднань.

Наостанок алгоритм перевіряє перевизначення (Додаткові правила з’єднань). Це необхідно для випадків на кшталт з’єднань типу RX -> TX або TX -> RX, коли назви пінів не збігаються.
